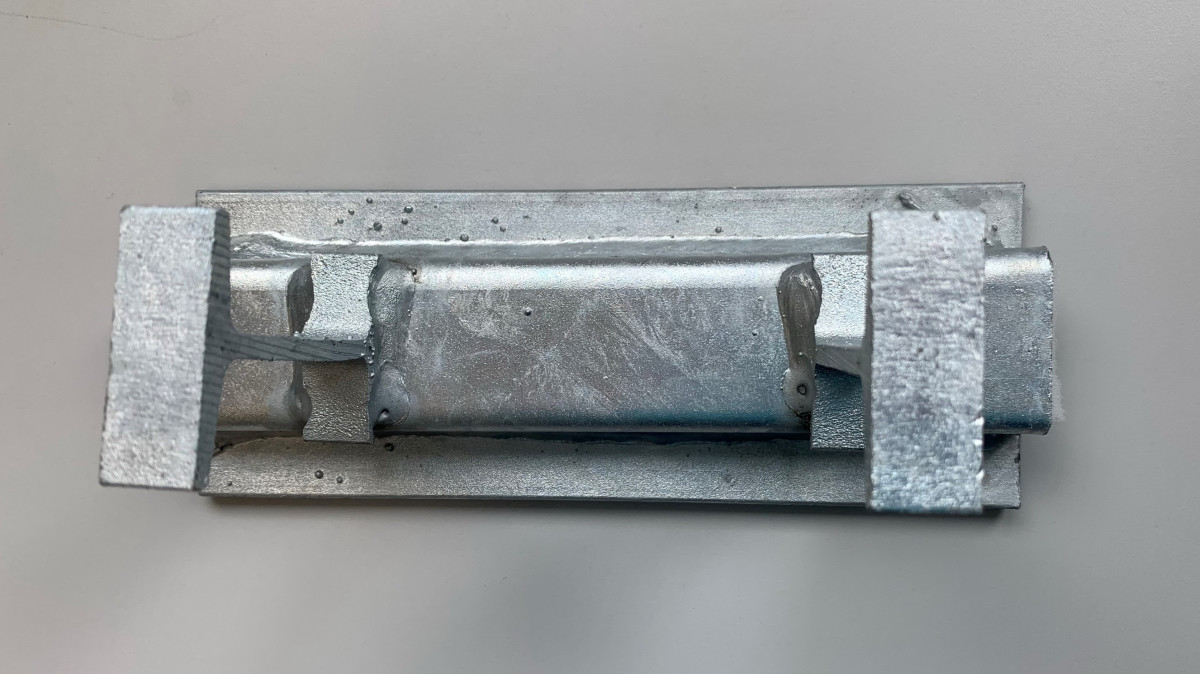

El perfil NOXI S consta de un perfil laminado con una sección apta para la inserción de accesorios con cabeza de martillo. Contiene soldadas dos pletinas junto con dos conectores IPE para augmentar su capacidad.

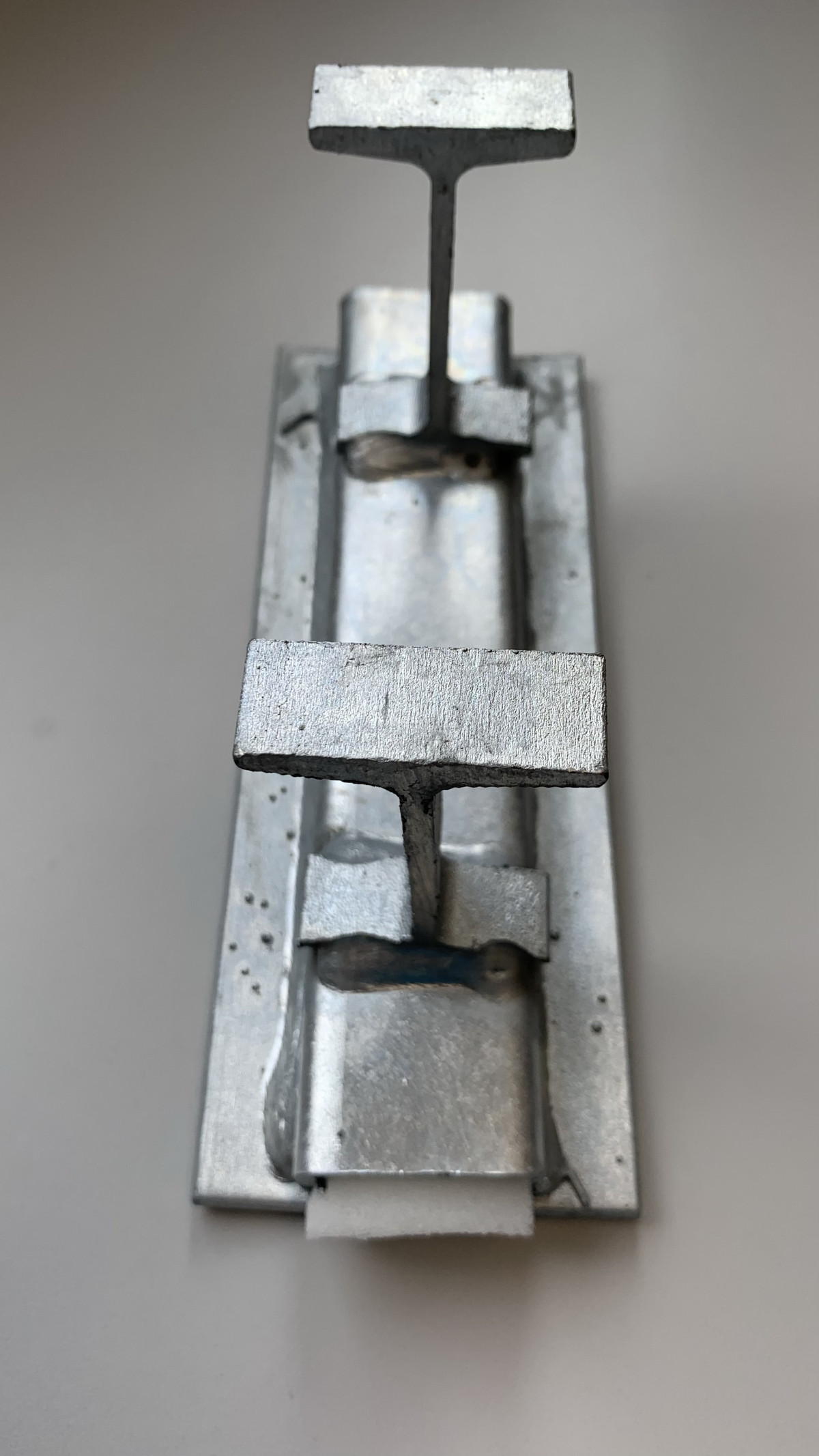

Esta tipología de perfil se utiliza en los casos con una gran magnitud de cargas aplicadas. Además, contiene espuma en el interior para evitar la inserción de hormigón dentro del perfil.
En función del grado de exposición, los perfiles pueden suministrarse con acabado galvanizado o inoxidable.
CARACTERISTICAS ESENCIALES
- Tolerancias dimensionales y de forma Conforme a EN 1090 - 2
- Soldabilidad Grado JR según EN 10025-2
- Tenacidad a la fractura 27 J a 20º C, conforme a EN 1993-1-10
- Reacción frente al fuego Material clasificado: Clase A1
- Emisión de cadmio NO EMITE
- Emisión de radioactividad NO EMITE
- Durabilidad Preparación superficial tipo P3. Galvanizado en caliente conforme a EN ISO 1461
CARACTERISTICAS ESTRUCTURALES
- Chapa de acero conformada en frío S235 según EN 10025-2
- Perfil laminado en caliente S275 según EN 10025-2
- Dimensionamiento Conforme a EN 1993-1
- Clase de ejecución EXC2
- Resistencia al fuego PND (Elemento exterior)
- Resistencia a la fatiga PND (Cargas estáticas)
- Fabricación Según EN 1090-2, clase de ejecución EXC2
- Capacidad portante Valores característicos de las acciones. Distancia mínima de los extremos 30mm. Coeficiente global de seguridad (material y mayoración de cargas) = 2,22
El perfil NOXI S ha sido diseñado y calculado para la retención de elementos de hormigón armado o pretensado. Este perfil forma parte del sistema de unión entre un elemento de hormigón a retener con el elemento de hormigón estructural.

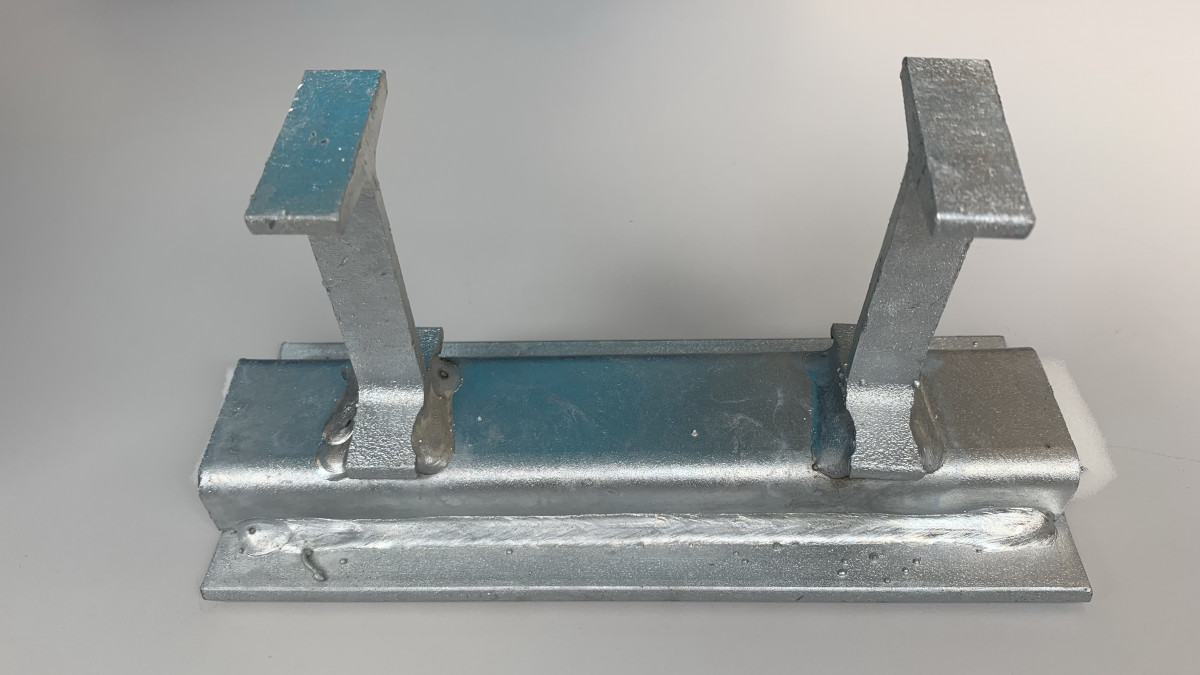

Su conexión con el elemento de hormigón se realiza mediante unos conectores rígidos en forma de doble “T”.
Este elemento permite regulación en el montaje del sistema de retención en su eje longitudinal a lo largo de su longitud.

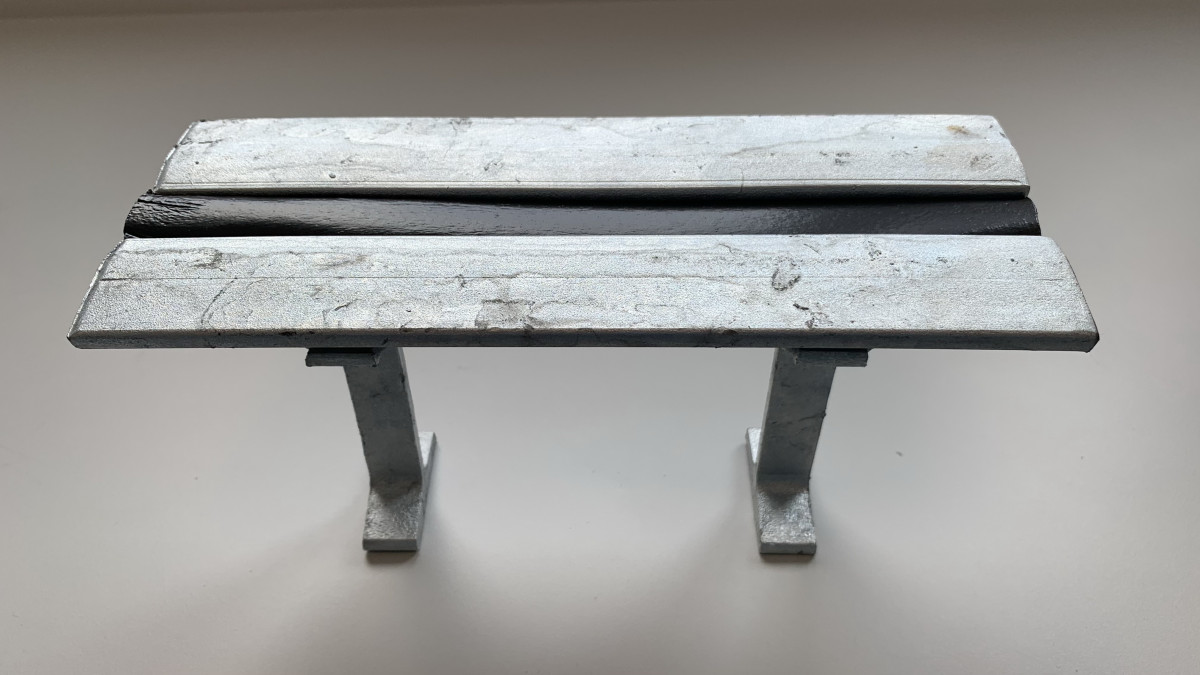

La geometría del perfil NOXI S se define como un perfil laminado con una forma especial apta para la inserción de accesorios con cabeza de martillo. Contiene espuma en el interior para evitar la inserción de hormigón dentro del perfil. Sus conectores en forma de doble “T” hacen que este perfil sea el más adecuado en situaciones de mayores esfuerzos.
La cabeza de martillo del accesorio va introducida en el perfil NOXI para transmitir el esfuerzo producido por el elemento de hormigón a retener
Este accesorio NOXIFER está pensado para ser utilizado para la retención de fachadas y se combina con otros como la COFI o la UPA y un conjunto de tornillería específica. Su función es quedar embebido en el panel a retener o en el elemento estructural para facilitar la inserción de la tornillería FER o de las cabezas de los accesorios.
El perfil NOXI S está fabricado a partir de acero estructural S235JR y 275JR. Se trata de un acero apto para soldadura, plegado y mecanizado.
El acabado estándar del perfil NOXI S es en galvanizado en caliente. Se trata de un galvanizado en caliente conforme a EN ISO 1461. Para las zonas inaccesibles debe haber un sobre-espesor por cada 30 años de vida útil en función de la clase de ambiente.
Posibilidad de fabricar en diferentes acabados. En tal caso consultar con departamento técnico de NOXIFER.
- Posicionar el perfil NOXI S de manera que éste quede totalmente embebido en el hormigón y enrasado con la superficie superior.
- Retirar la protección de poliestileno, solamente si se desea. Puede insertarse los accesorios en el perfil con la protección puesta.
